Publié : 13 février 2012

Modélisation Simulink du banc d’essai INDEXICC

Modélisation MATLAB Simulink R2007b de la chaîne d’énergie didactisée du système INDEXICC d’ASTRIANE.

PNG - 32.3 ko

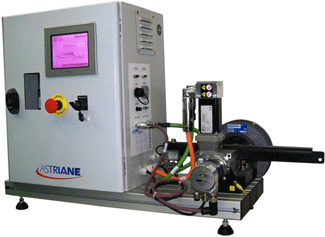

Modélisation MATLAB Simulink de la chaîne d’énergie didactisée du système INDEXICC d’ASTRIANE. Elle comporte notamment un moteur synchrone autopiloté et un réducteur réversible à vis.

La charge est obtenue a l’aide d’un frein à poudre et on peut mesurer précisément le couple à l’aide d’un capteur d’effort et d’un module eNod (options).

JPEG - 8.5 ko

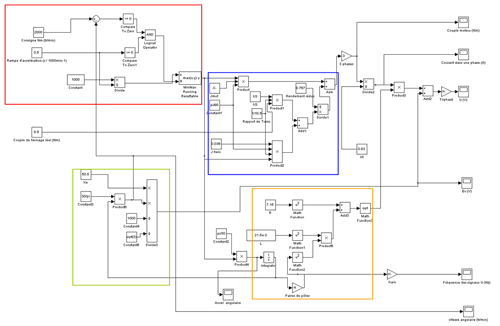

Le modèle Simulink, accompagné d’explications et de justifications permet de vérifier ou de prévoir rapidement des résultats expérimentaux. Il est important de noter que ce modèle suppose un parfait synchronisme entre les champs tournants et le rotor (pas de glissement).

PNG - 65.2 ko

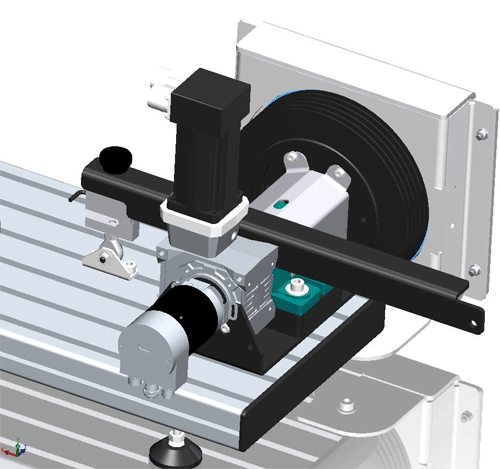

Motorisation
Moteur, réducteur + frein équipés en option de la mesure de couple et d’un codeur supplémentaire.

Une maquette Solidworks/Cosmosmotion 2006 préparée pour simuler le système est téléchargeable ci-dessous.

Voir en ligne : Site du constructeur

Documents joints

  • Modèle Simulink, Zip, 8.8 ko - Téléchargé 260 fois

    Fichier mdl

  • Explications sur la modélisation, Word, 155.5 ko - Téléchargé 348 fois

    On trouvera ici des explications sur la structure et les lois du modèle. Un calcul du rendement du moteur est proposé dans une situation stationnaire donnée.Un tableau de mesures expérimentales est présenté à titre d’exemple.

  • Pieces de la motorisation INDEXICC, Zip, 12.5 Mo - Téléchargé 126 fois

    Dossiers de pièces.

  • Transmission de puissance INDEXICC, Zip, 4.5 Mo - Téléchargé 106 fois

    Fichier assemblage et COSMOSMotion
